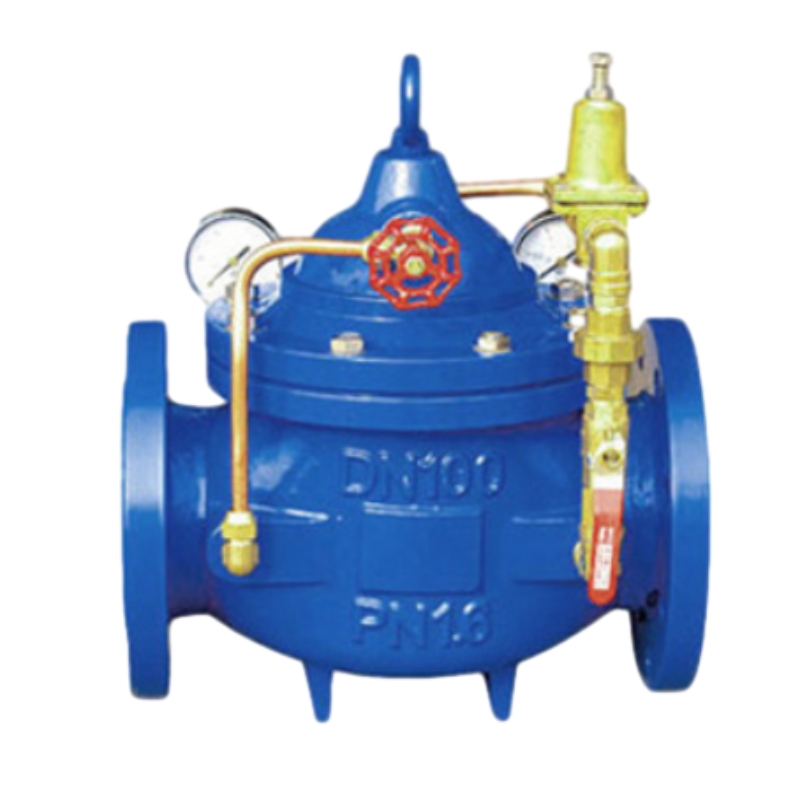

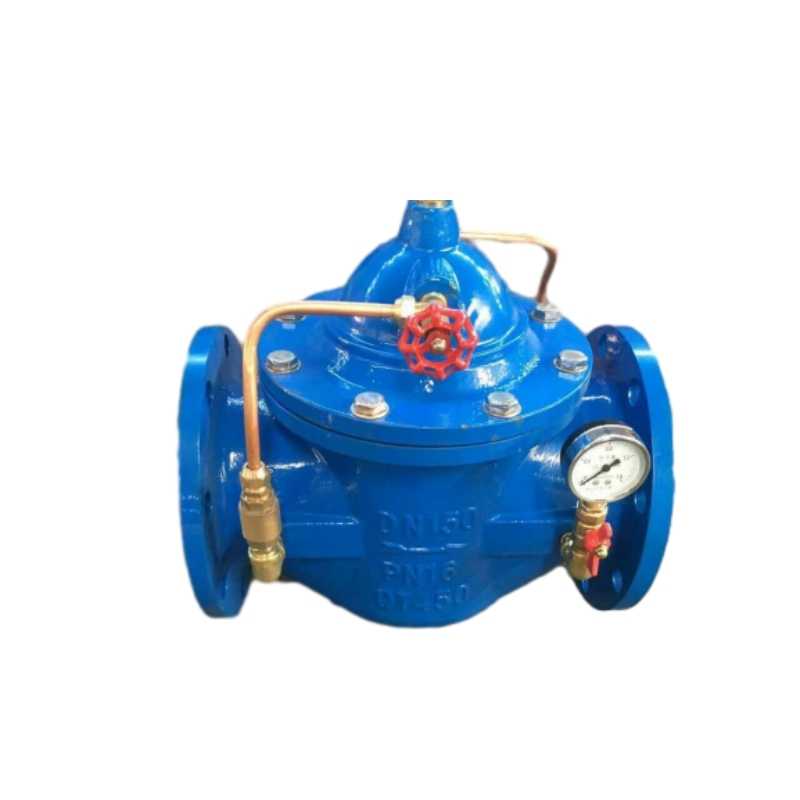

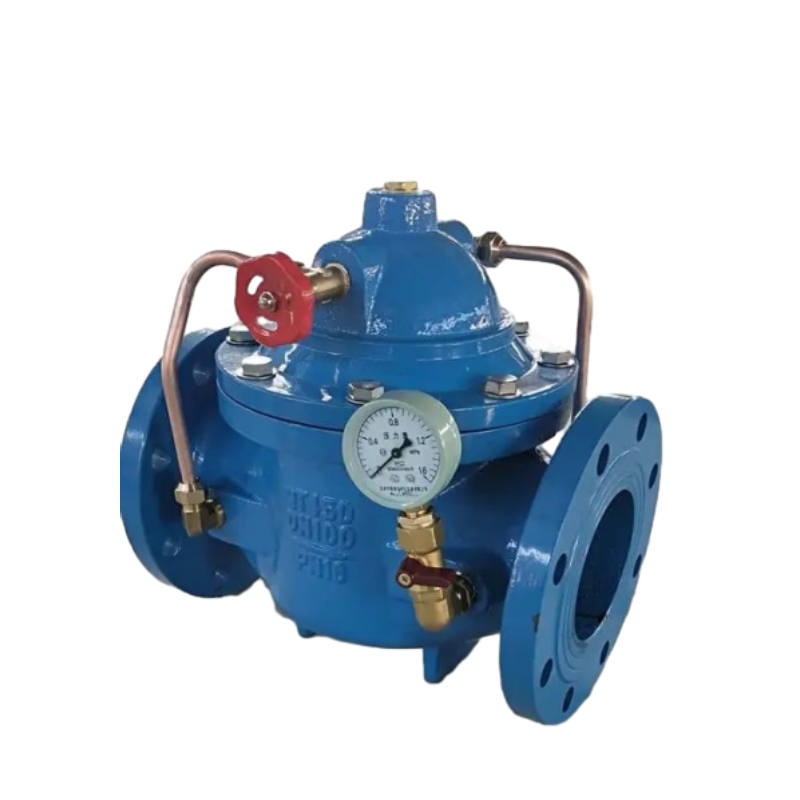

Stadige sluitingstrekklep

300x stadig-sluit-demper-klep het ‘n nuwe struktuur, goeie verseëlingseffek, lae weerstand, groot vloei, lang lewensduur en so aan. Kan die snelheid van die opening of sluiting van die hoofklep of die sluiting van die toneel tot ‘n goeie werkende toestand beheer, kan die waterhamerverskynsel wees om die effek van ‘n stadig-sluitende demper te bereik.

Die voordele van trae sluitkleppe in moderne toepassings

Op die gebied van vloeistofbeheerstelsels is die keuse van kleptegnologie van uiterste belang om doeltreffendheid en lang lewe te verseker. Een van die mees invloedryke innovasies op hierdie gebied is die stadige sluitingssteunklep, wat talle voordele vir verskillende industriële toepassings bied.

In die eerste plek is die primêre voordeel van ‘n stadige sluitingsklep die vermoë om waterhamer te voorkom, ‘n verskynsel wat plaasvind wanneer vloeistof in beweging gedwing word om skielik te stop of van rigting te verander. Dit kan lei tot ernstige drukstuwings in pypleidings, wat moontlik beide pypstelsels en gepaardgaande toerusting skade berokken. Die stadige sluiting van hierdie kleppe maak voorsiening vir ‘n geleidelike afname in vloeitempo, wat effektief skokgolwe versag en infrastruktuur beskerm.

Daarbenewens is die stadige sluitingskleppe wat die operasionele doeltreffendheid verbeter. Deur die snelheid van die sluiting van die klep te beheer, verminder hierdie toestelle energieverlies tydens vloeistofvervoer en verminder dit turbulensie binne die stelsel. Hierdie doeltreffendheid lei tot laer bedryfskoste en verbeterde algehele stelselbetroubaarheid, wat dit ‘n gunstige keuse in verskillende sektore maak, insluitend waterbehandeling, olie en gas en chemiese verwerking.

’N Ander belangrike voordeel is die verhoogde leeftyd van die klep self. Tradisionele terugslagkleppe, as dit aan vinnige sluiting onderwerp word, ervaar dikwels oormatige slytasie. In teenstelling hiermee, ervaar die trae sluitkleppe minder spanning tydens die werking, wat lei tot verminderde onderhoudskoste en ‘n langer lewensduur. Hierdie duursaamheid is veral voordelig in omgewings met ‘n hoë aanvraag waar gereelde onderhoud tot duur stilstand kan lei.

Ten slotte is die voordele van trae sluitkleppe wat stadig sluit, aansienlik. Hul vermoë om waterhamer te versag, bedryfsdoeltreffendheid te verbeter en die lewensduur van die toerusting uit te brei, maak dit ‘n noodsaaklike komponent in moderne vloeistofstelsels. Aangesien nywerhede steeds betroubare en koste-effektiewe oplossings soek, sal die gewildheid van die stadige sluitingsteunklep styg, wat die posisie as ‘n sleutelspeler in effektiewe bestuur van vloeistofbeheer versterk.

"Water Hammer Buster ": Hoe 300x stadig sluitingsstappe-kleptames 99% pypleidingstuwings met dubbele kamerontwerp

Storaen se stadig-sluitende terugslagklep herdefinieer pypleidingveiligheid deur ‘n revolusionêre dubbele-water-kamerstelsel te integreer, spesifiek ontwerp om die vernietigende effekte van waterhamer in pompstelsels uit te skakel. In teenstelling met tradisionele kleppe wat nie opbrengste is nie, dat die risiko-skielike sluiting en drukstuwings, kombineer ons 300X-model vinnige aanvanklike afsluiting met ‘n geleidelike sluiting, wat dit die uiteindelike oplossing maak vir hoë geboue, industriële pypleidings en waterbehandelingsaanlegte.

Die magie van dubbele kamertegnologie

In die kern van hierdie terugvloei-voorkomende klep lê ‘n tweedelige hidrouliese meganisme:

1. Boonste en onderste waterkamers: ‘n Skyf met ‘n suierstyl verdeel die klep in twee kamers, verbind deur ‘n presiese naaldklep wat die vloeistofvloei tussen hulle reguleer.

Fase 1: Vinnige noodtoestand (80% beroerte binne 2 sekondes): As die pomp stop, slaan die skyf vinnig toe om die terugvloei met ‘n hoë snelheid in hegtenis te neem, wat die onmiddellike skade aan pompe en kleppe voorkom, wat krities is vir die beskerming van duur toerusting soos sentrifugale pompe.
Fase 2: Geleidelike drukverligting (oorblywende 20% streel oor 10–60 sekondes): Die naaldklep beheer die watervloei van die boonste na onderste kamer, waardeur die skyf stadig en eweredig kan sluit, die residuele druk kan versprei en die waterhamerpieke moet onderdrukking van die pieke van 1,5x – 99% meer effektief as standaardkleppe.

Waarom met dubbele kamer beter is as ander soorte kontrole kleppe

Geraas- en vibrasiebeheer: Die stadige finale sluiting elimineer die ‘waterhamer-knal’, wat die geraas met 40% verminder in vergelyking met vinnige modelle-ideaal vir woongebiede of geraasgevoelige fasiliteite.
Uitgebreide toerustinglewe: Deur die drukstuwings te verminder, sny dit die slytasie van die pomp met 30% en die erosie van die klepstoel met 50%, wat die konvensionele 1/2 eenrigting-kleppe of 2-duim-kleppe in harde omgewings oorskry.

Veelsydige ontwerp vir uiteenlopende toepassings

Die 300X-model pas in groottes beskikbaar van 1/2 kontroleerklep (DN15) tot 2-duim-terugslagklep (DN50) en verder (tot tot DN600), en pas aan by verskillende stelsels:

Materiaalopsies:

Ductiele yster: koste -effektief vir industriële water/gas (1,0–2,5MPa, -10 ° C -80 ° C).
Koper: korrosiebestand vir drinkwater- of mariene toepassings (ideaal vir die alternatiewe van vlekvrye staal-klepklep in lae-druk-opstellings).
Vlekvrye staal 316: swaar-diens vir chemiese media of hoë temperatuur scenario’s (tot 150 ° C).

Installasie buigsaamheid: Flensed Connections (RF/FF) voldoen aan ASME B16.5 en GB/T 17241.6, wat naatloos in beide nuwe pypleidings en retrofitting -projekte pas.

Sleutelprestasie -statistieke

Lae drukaktivering: begin met net 0,05MPa sluit, wat betroubare werking in laekopstelsels verseker.
Minimale vloeiweerstand: ‘n Vaartbelynde skyfontwerp verminder die drukval met 25% in vergelyking met die swaai-tipe kleppe, wat die energie-doeltreffendheid optimaliseer.
Cycle Life: 50,000+ bedrywighede sonder sitplekdrag-die gemiddelde bedryfsgemiddelde vir trae kleppe wat stadig sluit.

Kies die regte klep vir u stelsel

Of u nou ‘n 1/1/2-terugslagklep benodig vir ‘n klein HVAC-lus of ‘n groot DN300-model vir industriële pomp, Storaen se dubbele kamertegnologie verseker ongeëwenaarde beskerming. In teenstelling met generiese verskillende soorte kontrole -kleppe wat in die gedrang kom oor veiligheid of doeltreffendheid, lewer ons 300X -model drie kritieke voordele in een: voorkoming van terugvloei, uitskakeling van waterhamer en geraasvermindering.

Gradeer vandag u pypleidingveiligheid op met die stadig-sluit-terugslagklep wat ingenieurs vertrou. Verken Storaen se reeks en ontdek hoe intelligente ontwerp vloeistofbeheer transformeer – omdat voorkoming in pypleidings altyd beter is as herstel.

Gietyster vs kopermateriaal: ‘n korrosie-weerstandige seleksiegids vir stadige sluitkleppe

Die keuse van die regte materiaal vir u traag-klep is van kritieke belang om die lang lewe en prestasie te verseker, veral as u met korrosiewe media te make het. Storaen bied twee primêre opsies aan – geskikte yster en koper – elkeen aangepas vir spesifieke industriële en kommersiële toepassings. Hierdie gids help u om hul verskille te navigeer en die optimale oplossing vir u pyplynbehoeftes te kies, terwyl u ondersoek instel na hoe dit vergelyk word met ander soorte terugslagkleppe.

1. Gietyster: swaarduurduursaamheid vir industriële strenghede

Check Valve Cast Iron (bv. QT450 Ductile Iron) is die keuse vir harde, hoëdrukomgewings. Met ‘n treksterkte van 450MPa, weerstaan dit druk tot 2,5MPa en temperature van -10 ° C tot 80 ° C, wat dit ideaal maak vir skuurvloeistowwe soos riool, industriële water of deeltjiebelaaide media. Die robuuste oppervlakte-tekstuur verseker ‘n betroubare seël vir nie-opbrengste-kleppe, wat die lekkasie in hoëvloei-stelsels tot die minimum beperk. Alhoewel dit van nature bestand is teen ligte korrosiewe (pH 6-8), verhoog opsionele epoksiebedekkings die beskerming teen matige sure/alkalies. Dit is egter nie geskik vir seewater of aggressiewe chemikalieë nie – in die gevalle vir vlekvrye staal -kleppe.

Die beste vir: industriële pypleidings, afvalwateraanlegte en HVAC -stelsels waar skuur en hoë druk kommer is. Pare goed met vlieëniers wat deur die vlieënier bestuur word, in outomatiese pompstasies.

2. Koper: Presisie en suiwerheid vir skoon media

Koper-kleppe (bv. HPB59-1 loodvrye koper) presteer in toepassings wat higiëne en weerstand teen nie-aggressiewe vloeistowwe benodig. Hul gladde oppervlakafwerking (RA 3.2) voldoen aan die FDA-standaarde vir drinkwater en pypleidings vir voedselgraad, wat dit ideaal maak vir drinkwaterstelsels of mariene instellings. Ligter as gietyster, vereenvoudig hulle die installasie in stywe ruimtes, soos residensiële loodgieterswerk met 1/2 eenrigting-kleppe. Koper weerstaan varswater, stoom (≤150 ° C) en nie-oksiderende sure, maar kan in ammoniak of seewater met ‘n hoë temperatuur korrodeer word-oorweeg dit wat die geknipte chemiese ondersoek kleppe vir sulke toestande oorweeg.

Die beste vir: drinkwaterstelsels, mariene toepassings en kleinskaalse nywerheidsopstellings (bv. 2-duim-kleppe in ketelvoerlyne). Ideaal vir terugvloei-voorkomende kleppe in residensiële geboue as gevolg van loodvrye nakoming.

Sleutelbesluitfaktore

Media-tipe: Gebruik gietyster vir vuil, deeltjiebelaaide vloeistowwe; Kies koper vir skoon water of voedsel in voedsel.
Druk/temperatuur: Gietyster hanteer hoër druk (tot 2,5MPa), maar laer temps (80 ° C maksimum); Koper pas medium druk (≤1,6MPA) en beter hittegeleiding.
Higiëne en installasie: koper prioritiseer suiwerheid en gemak van installasie in klein diameters; Gietyster bied kostedoeltreffendheid vir groot pypleidings (DN50 – DN600).

Wanneer om vlekvrye staal te oorweeg

Vir ekstreme korrosiewe omgewings (seewater, soutsuur), bied Storaen se vlekvrye staal -kleppe (304/316L) uitstekende weerstand, hoewel dit teen ‘n hoër koste is. Dit is ideaal vir kleedkleppe in chemiese aanlegte of buitelandse platforms, waar langtermyn betroubaarheid swaarder weeg as die aanvanklike belegging.

Maak die regte keuse vir u stelsel

Die keuse tussen gietyster en koper vir u traag-klep klep hang af van u media se aggressiwiteit, drukbehoeftes en higiëne-vereistes:

Industriële taaiheid: kies vir gietyster om skuur en hoë druk te hanteer.
Skoon stelsels en klein groottes: kies koper vir suiwerheid en maklike installasie.
Ekstreme korrosie: opgradeer na vlekvrye staal vir aggressiewe chemikalieë of mariene gebruik.

Storaen se materiale is ontwerp om verskillende soorte terugslagkleppe met u unieke werksomstandighede te pas, wat nie net die voorkoming van terugvloei verseker nie, maar ook blywende werkverrigting. Verken ons reeks vandag en beveilig u pypleiding met die regte materiaal, gebou vir duursaamheid, ontwerp vir doeltreffendheid.

Nominale druk: 1.0MPA-1.6MPA-2.5MPA

Lae aksiedruk: ≥0,02MPA

Spesifikasie Kaliber: 50 tot 600 mm

Medium temperatuur: 0 tot 80 grade

Toepaslike medium: skoon water

Verbindingsvorm: flens

Skulpmateriaal: gietyster of koper

Hierdie klep het twee interne waterkamer-samestellings, die diafragma onder die waterkamer van die afsny vir die waterkanaal, (afgesnyde groot area naby die pypdiameter-area), die diafragma op die waterkamer vir die drukreguleerder, wanneer die pomp ophou werk, as gevolg van die klepflap van die selfgewig en die druk op die waterskamer, sodat die sny 90% sluit. Die gebruik van die leiding na die klep na die druk na die boonste waterkamer, tesame met die toename in die druk op die waterkamer, sodat die afsny stadig tot die oorblywende 10% van die stadige sluiting van die rol van die rol van die demper sluit.

1. Installeer ‘n sif voor die 300x-traag-demper-klep. U kan kies om ‘n Y-tipe filter of ‘n mandjiefilter.
2. Let op die rigting van die pyltekens op die klepliggaam tydens die installasie. Om onderhoud te vergemaklik, moet u ruimte rondom die terugslagklep laat.
3. ’N Stopklep met ‘n ooreenstemmende deursnee moet geïnstalleer word op die posisie waar die waterbron afgesny kan word wanneer die 300x-traag-demper-klep klep herstel word.

Stadige sluitingstrekklep Vrae

Waarvoor word ‘n stadige sluitklep gebruik?

Die stadige sluitingsteunklep is ontwerp om terugvloei in pypstelsels te voorkom, terwyl die waterhamer -effekte wat deur skielike stop veroorsaak word, tot die minimum beperk word. Deur die klep geleidelik toe te laat, verseker dit ‘n gladde oorgang wat u stelsel beskerm en die lewensduur van u loodgietersonderdele verleng.

Hoe werk die stadige sluitingsklep?

Hierdie klep werk deur ‘n gespesialiseerde ontwerp wat ‘n beheerde sluitmeganisme gebruik. Namate die vloeistofvloei ophou, sluit die klep stadig eerder as skielik, wat voorkom dat drukstuwings en moontlike skade. Hierdie funksie is veral van kardinale belang in toepassings wat pompe, ketels en ander toerusting wat sensitief is vir hidrouliese skokke.

Watter materiale word gebruik in die konstruksie van die stadige sluitingsklep?

Ons stadige sluitingsklep is tipies vervaardig uit materiale van hoë gehalte soos koper of vlekvrye staal, wat duursaamheid en weerstand teen korrosie verseker. Die keuse van materiale verhoog nie net werkverrigting nie, maar waarborg ook langdurige werking in verskillende omgewings.

Kan die stadige sluitingsklep in enige oriëntasie geïnstalleer word?

Ja, ons stadige sluitingsklep is ontwerp vir veelsydige installasie. Dit kan in horisontale of vertikale oriëntasie geïnstalleer word, wat dit geskik maak vir verskillende pypkonfigurasies. Ons beveel egter aan om die installeringsriglyne vir optimale prestasie te raadpleeg.

Is onderhoud nodig vir die stadige sluitingsklep?

Terwyl die stadige sluitingsklep ontwerp is vir minimale onderhoud, word periodieke inspeksies aanbeveel om optimale funksionaliteit te verseker. As u kyk na opbou, visuele inspeksies vir lekkasies of slytasie, en om te verseker dat die meganisme vry is van obstruksies, sal dit help om sy lewensduur te verleng.

Wat is die voordele van die gebruik van ‘n stadige sluitklep in vergelyking met standaard -kontrolekleppe?

Die primêre voordeel van ‘n stadige sluitingsklep oor standaard -kleppe is die vermoë om waterhamer te voorkom, wat skadelike skokgolwe in loodgietersisteme kan veroorsaak. Deur stadig te sluit, verminder dit geraas, verhoog die stelselbetroubaarheid en bied dit beter algehele werkverrigting-ideaal vir hoëdruktoepassings.

Kan hierdie klep in kommersiële toepassings gebruik word?

Absoluut! Die stadige sluitingsklep is baie geskik vir sowel residensiële as kommersiële toepassings. Die vermoë om wisselende vloeitempo en druk te hanteer, maak dit ‘n uitstekende keuse vir geboue, industriële prosesse, waterbehandelingsfasiliteite en meer.
