3D -sweistafel

Plek van oorsprong ： Hebei

Waarborg ： 1 jaar

Aangepaste ondersteuning ： OEM, ODM

Handelsnaam ： Storan

Modelnommer ： 2005

Produknaam ： 3D buigsame sweisplatformmateriaal

Materiaal ： Gietyster/staal

Toepassing ： Bedryf

Poriegrootteverdraagsaamheid ： ± 0,05 mm

Oppervlakte behandeling t ： Oppervlak nitriding

Platheid ： 0,02 mm/1000 mm

Ruwheid ： RA1.6-RA3.2

Proses ： CNC -bewerking

Tipe ： Vormpers

Sertifikaat ： ISO9001: 2008

Verpakkingbesonderhede ： laaghoutkas 3D -sweistafel met bykomstighede OEM HT300 Swartoksiedafwerking 3D Flexible sweistafel

Verkoopseenhede ： Enkele item

Enkele pakketgrootte ： 100x100x20 cm

Enkele bruto gewig ： 5000 kg

Loodtyd

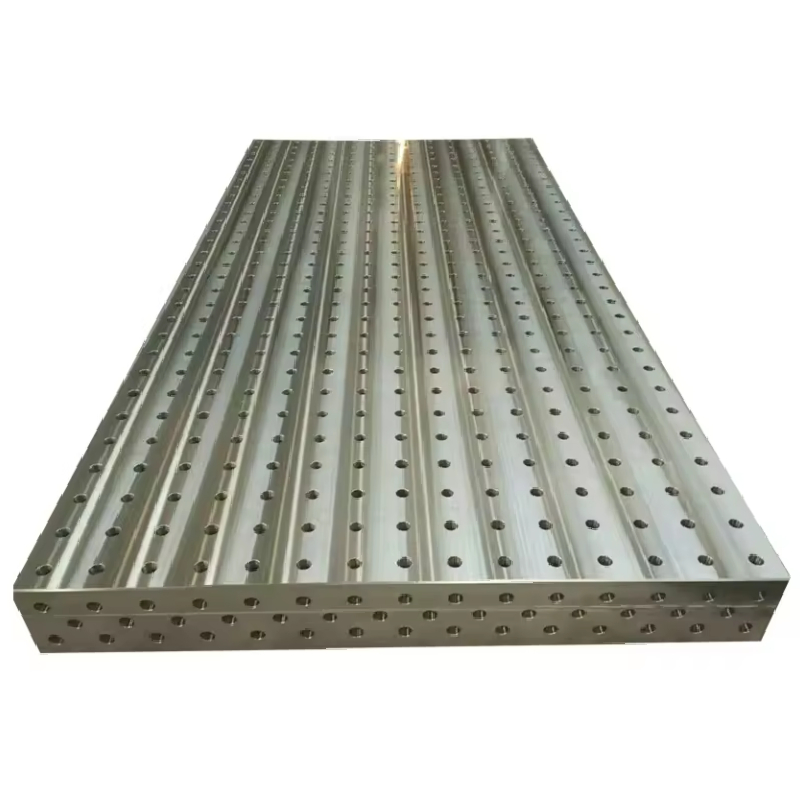

3D -sweistafel

3D -sweisplatform is ‘n gevorderde sweisplatform, die platform

en vier kante word versprei met gate van 28, wat gebruik word om met te koördineer

die 3D -buigsame armatuur, om vinnige posisionering en klem van die werkstuk te bewerkstellig

Dit moet gesweis word. Die voordele van ‘n 3D -sweisplatform is ‘n hoë doeltreffendheid,

hoë presisie, en lae koste. ‘N Stel 3D -sweisgereedskapstelsels kan basies

bevredig alle klante -sweisonderdele.

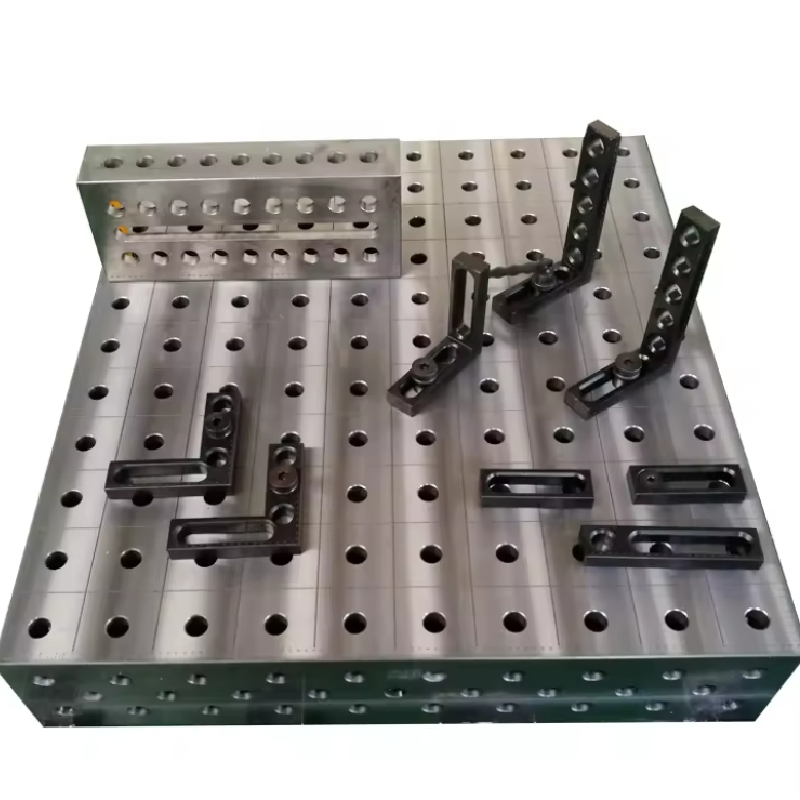

Komponente kan toegerus word nadat u die volgende kies:

1, Gereedskap vir ondersteuning: U-vormige kubuskas, L-vormige kubuskas, hoekondersteuning en hoekmeter

2, onderdele om op te spoor:

3, gereedskap om vas te klem en vas te maak

4, onderdele vir die sluit van werkstuk

5, hulpgereedskap

3D -sweistabel 1.2×2.4 1×2 1.5×3 2x4m het in voorraad ystertafel en armatuurtafel

• - Dimensions:1000X1000mm-2000X4000mm
• - Vyf werkoppervlaktes waarop die plek op die plek is, kan geïnstalleer word. Kan ook uitgebrei word via enige van sy vyf werkoppervlaktes.
• - Die materiaal is verdeel in: staalsweistafels (Q345) en gietsweistafels (HT300).
• - Die gatdiameter is verdeel in: D28 -reeks en D16 -reeks.
• - Diagonale rooster: D28 is 100*100 mm; D16 is 50*50mm.

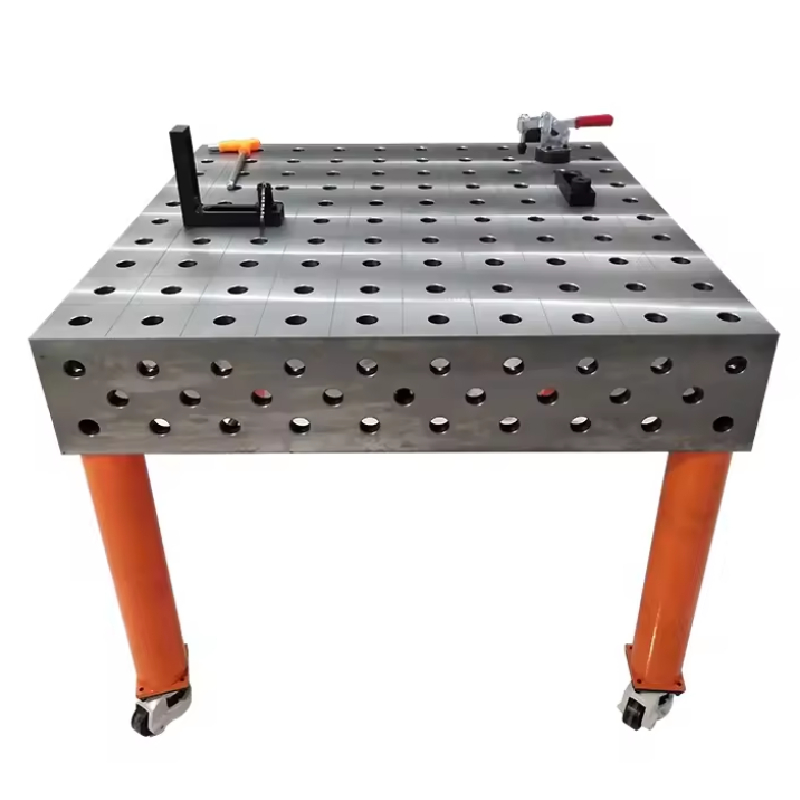

Ondersteunende: Bene, staalraam en hidrouliese hysbak volgens die vereiste.

Die 3D -sweisplatform is ‘n universele armatuur wat spesifiek ontwerp is vir die vervaardiging van gelaste produkte; Word gebruik vir die gemak, buigsaamheid van die sweiswerk, en baie verskil van tradisionele sweismetodes.

Drie-dimensionele gatstelsel Kombinasie Buigsame sweisprosesapparaat.

Drie dimensies: verteenwoordig drie aanwysings. Oor die algemeen is toebehore in die lengte en dwars sonder vertikale rigtings. Die platform het twee aanwysings, en die vier rande kan gebruik word vir vertikale installasie, wat ‘n driedimensionele kombinasie bewerkstellig.

Gatstelsel: Die belangrikste kenmerk van hierdie wedstryd is dat daar van die platform tot bykomstighede standaard gate is sonder tradisionele drade of T-slots. Tesame met vinnige sluitpennetjies, kan die samestelling vinniger en geriefliker gemaak word, en posisionering kan bereik word.

Kombinasie: Aangesien alle aanhangsels vooraf gemaak word, kan dit gekombineer en aangepas word volgens die behoeftes van die produk.

Buigsaamheid: Met bogenoemde funksies kan die hele stel toerusting verander volgens die veranderinge van die produk. ‘N Stel toebehore kan aan die behoeftes van verskillende produkte of tientalle produkte voldoen, wat die proses van produknavorsing en ontwikkeling en proefproduksie aansienlik versnel, wat baie mannekrag, materiële hulpbronne en finansiële hulpbronne bespaar (omgewingsvriendelike en lae-koolstofprodukte).

Sweiswerk: Hierdie produk is ‘n universele armatuur wat spesifiek ontwerp is vir die vervaardiging van gelaste produkte; Word gebruik vir die gemak, buigsaamheid van die sweiswerk, en baie verskil van tradisionele sweismetodes.

Die basiese vereistes vir anti-ruste primer op ‘n 3D-sweisplatform is: goeie hegting aan die oppervlak van die giet, goeie anti-roesprestasie, goeie hegting aan die boonste laag verf, en maklike konstruksie en berging.

Topfunksies om na te kyk in ‘n 3D -sweistafel

As u ‘n 3D -sweistabel kies, is dit noodsaaklik om verskillende funksies te oorweeg wat produktiwiteit en presisie in u sweisprojekte aansienlik verbeter. ‘N 3D-sweistabel van hoë gehalte kan die verskil maak in die bereiking van optimale resultate. Hier is die belangrikste funksies om na te soek:

1. Robuuste konstruksie: ‘n Stewige 3D-sweistafel moet van hoëgraadse materiale gemaak word wat swaar vragte en die streng sweisprosesse kan weerstaan. Soek tafels wat van duursame staal of gietyster gebou is, wat die lang lewe en stabiliteit verseker.

2. Modulariteit: die vermoë om u opstelling aan te pas en aan te pas, is van kardinale belang. ‘N Modulêre 3D-sweistafel maak voorsiening vir die integrasie van verskillende byvoegings en bykomstighede, wat u in staat stel om u werkruimte aan te pas om aan spesifieke projekte te pas, of dit nou kleinskaalse ingewikkelde ontwerpe of groot samestellings is.

3. Presisiebewerking: Om die grootste akkuraatheid te bewerkstellig, moet die oppervlaktes en gleuwe in die 3D -sweistabel presies bewerk word. Soek tafels wat ‘n roosterpatroon bied met gate en gleuwe wat akkuraat gespasieer is, wat die veilige klem en posisionering van werkstukke vergemaklik.

4. Veelsydige klemopsies: Effektiewe klemoplossings is noodsaaklik om stabiliteit tydens die sweisproses te verseker. ‘N Kwaliteit 3D -sweistafel moet ‘n verskeidenheid monteerpunte en klampe bied, waardeur buigsame konfigurasies moontlik is en die verskillende vorms en groottes van materiale kan hou.

5. Versoenbaarheid met toebehore: maak seker dat die 3D -sweistabel wat u kies, versoenbaar is met verskillende toebehorestelsels. Hierdie verenigbaarheid sal u vermoë verbeter om vinnig en doeltreffend persoonlike opstellings te skep, wat u tyd bespaar en produktiwiteit verhoog.

6. oppervlakbehandeling: ‘n oppervlak wat besoedel en slytasie weerstaan, is noodsaaklik in ‘n sweisomgewing. Soek tafels met anti-spat-bedekkings of afwerkings wat help om ‘n skoon werkoppervlak te handhaaf en die lewensduur van die tafel te verleng.

Voordele van die gebruik van ‘n 3D -sweistafel vir presisiewerk

In die wêreld van metaalvervaardiging is die bereiking van akkuraatheid en presisie die belangrikste vir suksesvolle projekte. Een van die doeltreffendste instrumente wat beskikbaar is vir sweisers, is die Precision 3D -sweistafel. Hierdie noodsaaklike toerusting verhoog nie net produktiwiteit nie, maar verbeter ook die kwaliteit van die voltooide werk aansienlik.

’N Presisie 3D -sweistafel is ontwerp met ‘n robuuste raamwerk wat aanpasbare opstellings moontlik maak wat aangepas is vir die spesifieke vereistes van elke projek. Die oppervlak is tipies van materiale van hoë gehalte, wat duursaamheid en stabiliteit tydens sweiswerk verseker. Hierdie stabiliteit kan voorkom dat die verdraaiing of vervorming van die metaalonderdele waaraan gewerk word, wat van uiterste belang is om hoë presisie -standaarde te handhaaf.

’N Verdere belangrike voordeel van die gebruik van ‘n Precision 3D -sweistafel is die gevorderde jigs en toebehore wat dit kan akkommodeer. Baie van hierdie tafels het T-slots of gate wat sweisers in staat stel om komponente veilig af te druk. Hierdie funksie is noodsaaklik vir multidimensionele projekte, waar die handhawing van die korrekte konfigurasie noodsaaklik is. As gevolg hiervan word die risiko van verkeerde belyning en foute aansienlik verminder, wat skoon en presiese sweislasse moontlik maak.

Boonop kan die gebruik van ‘n Precision 3D -sweistafel die werkvloei stroomlyn en die tyd wat aan elke projek bestee word, verminder. Deur ‘n aangewese werkruimte te bied wat georganiseerd en doeltreffend is, kan sweisers meer fokus op die kreatiewe en tegniese aspekte van hul werk eerder as op die opstelling. Hierdie verhoogde doeltreffendheid lei tot hoër produktiwiteitsvlakke en uiteindelik beter winsgewendheid vir ondernemings.

Ten slotte, belegging in ‘n presisie -3D -sweistafel is ‘n speletjie -wisselaar vir enige professionele sweiser wat hul kunswerk wil verbeter. Met die vermoë om stabiliteit, aanpasbaarheid en doeltreffendheid te bied, is dit ‘n onskatbare hulpmiddel wat hoë kwaliteit en presiese sweiswerk ondersteun. Of u nou ‘n ervare kundige of ‘n beginner in die sweisveld is, die gebruik van ‘n Precision 3D -sweistafel sal u projekte ongetwyfeld tot op die volgende vlak verhoog.

Kernfunksies en industriële toepassingswaarde van 3D -sweistabelle

Storaen se 3D-sweistafels herdefinieer presisie en doeltreffendheid in die vervaardiging van industriële sweiswerk, wat dien as veelsydige modulêre platforms wat ontwerp is om werkstukposisionering, armatuurintegrasie en multi-as-sweiswerk te stroomlyn. As ‘n toonaangewende verskaffer van sweisvervaardigingstabelle, lewer ons oplossings wat hoë styfheid, aanpasbare konfigurasies en herhaalbare akkuraatheid kombineer-noodsaaklik vir moderne vervaardigingsomgewings wat ‘n nul-defekte sweisresultate eis.

Presisieposisionering in die kern

Die kern van ons 3D-sweistafelontwerp is ‘n vyfkantige rooster van presisie-gemasjineerde gate (D28- of D16-reeks), wat naatlose bevestiging van klampe, hoeke en toebehore oor die boonste oppervlak en al vier sypanele moontlik maak. Hierdie roosterstelsel (100x100mm of 50x50mm-spasiëring) verseker posisionele akkuraatheid binne ± 0,05 mm, wat die raaiwerk uitskakel in die in lyn van komplekse komponente soos motor-onderstelrame, lug- en ruimtevaart of swaarmasjinerie-onderdele. Die resultaat? ‘N Herhaalbare sweisopstelling wat die aanpassings van die proef-en-fout met 60%verminder, van kritieke belang vir massaproduksie waar konsekwentheid nie onderhandelbaar is nie.

Modulêre buigsaamheid vir verskillende vervaardigingsbehoeftes

Ons sweisfab -tafels floreer op aanpasbaarheid:

Multi-platform-integrasie: standaardgroottes (1000x1000mm tot 2000x4000mm) kan aanmekaar vasgebout word met behulp van vinnige slotpennetjies, wat uitgebreide werkoppervlaktes vir groot projekte skep-ideaal vir skeepsbou- of landbou-toerusting.
Gereedskapsvrye armatuurveranderings: versoenbaar met ‘n wye verskeidenheid sweisbykomstighede (U-blokke, T-slots, magnetiese klampe), die tafel laat ‘n vinnige herkonfigurasie tussen verskillende take toe, wat die opstellingstyd met 50% sny in vergelyking met tradisionele vaste-posisie-tabelle.

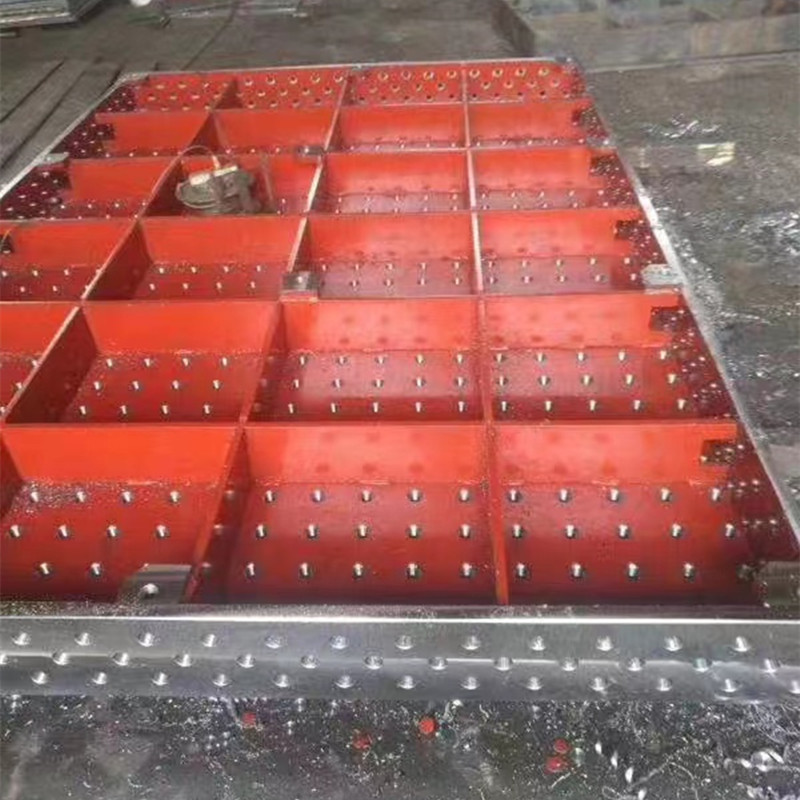

Swaarduik-vragvermoë: gebou uit HT300-gietyster of Q345-staal met geribde onderstruktuur, hierdie tafels weerstaan statiese vragte tot 2700 kg, wat selfs die grootste industriële komponente ondersteun sonder om te buig-‘n moet vir graafweiswerk of vervaardiging van die kraanstruktuur.

Industriële toepassings: waar presisie aan produktiwiteit voldoen

Motorvervaardiging

Gebruik as ‘n sweisvervaardigingstafel vir die samestelling van motorliggaamraamwerke, wat verseker dat die sweislas binne ± 0,1 mm in lyn is om aan die OEM -kwaliteitstandaarde te voldoen. Die anti-spat-deklaagopsie beskerm die oppervlak teen sweispuin, wat die lewensduur in hoë volume produksielyne verleng.

Lugvaart en verdediging

Krities vir die vervaardiging van liggewig -aluminiumlegeringsstrukture (bv. Vliegtuigmotorbevestigings), waar die termiese stabiliteit van die tafel (minimale uitbreiding onder sweishitte) en platheid (0,02 mm/1000 mm) dimensionele afwyking voorkom wat die vlugveiligheid in die gedrang kan bring.

Swaar masjinerie en toerusting

Die oplossing vir die sweis van stootskraprame of industriële pompomhulsels, danksy die robuuste konstruksie en modulêre ontwerp wat vreemde vormige werkstukke deur middel van pasgemaakte armatuurinstallasies akkommodeer.

Waarom storaen 3D -sweistafels die voortou neem

Buiten die kernfunksies, is ons tabelle -funksie:

Uitnemendheid in die oppervlakafwerking: ‘n grondoppervlak (RA1.6-RA3.2) verseker gladde armatuurbeweging en presiese belyning, terwyl opsionele nitridende behandeling slytweerstand in skuur-sweisomgewings verhoog.
Wêreldwye standaard-nakoming: gesertifiseer aan ISO 9001 en JB/T7974-99, ons 3D-sweistafels voldoen aan die streng eise van internasionale vervaardigingsstandaarde, wat gemoedsrus bied in grensoverschrijdende projekte.

Verhoog u sweisproses met storaen

Of u nou ‘n kompakte sweisfab-tafel benodig vir prototipering of ‘n grootskaalse 3D-sweistafel vir massaproduksie, die oplossings van Storaen lewer die presisie, duursaamheid en buigsaamheid wat nodig is om voor te bly in moderne vervaardiging. Deur die opstellingstyd te minimaliseer, die versoenbaarheid van die armatuur te maksimeer en herhaalbare akkuraatheid te verseker, omskep ons tabelle sweiswerk vanaf ‘n handmatige, foutgevoelige proses in ‘n vaartbelynde, outomatiese werkvloei-wat u span moet uitvoer om beter, vinniger en met ongeëwenaarde vertroue te bou.

Bykomstige stelsels en pasgemaakte oplossings vir 3D -sweistafels

Storaen se 3D -sweistafels word aangevul deur ‘n omvattende bykomstige stelsel en pasgemaakte oplossings wat ontwerp is om die veelsydigheid, akkuraatheid en aanpasbaarheid te maksimeer vir elke sweisvervaardigingsbehoefte. Of u nou standaardkomponente benodig vir vinnige opstelling of pasgemaakte wysigings vir unieke projekte, ons aanbod omskep u sweisvervaardigingstafel in ‘n hoogs gespesialiseerde werkstasie – wat ontwerp is om aan die veelvuldige eise van moderne vervaardiging te voldoen.

Modulêre bykomstige ekosisteem vir naatlose integrasie

Ons inprop-en-speel-bykomstighede verbeter die funksionaliteit van u sweisfab-tabel, wat vinnige konfigurasieveranderings en geoptimaliseerde werkvloei moontlik maak:

Ondersteuning- en nivelleringsgereedskap: Verstelbare staalbene met anti-vibrasiekussings verseker stabiele opstelling op ongelyke winkelvloere, terwyl hidrouliese opheffingstelsels (100–500 mm hoogte bereik) ergonomiese posisionering moontlik maak vir oorhoofse of moeilik bereikbare sweislasse.
Die oplossings vir toebehore en klemwerk: ‘n reeks magnetiese klampe, skakelklampe en U-blokke (versoenbaar met D28/D16-gatstelsels) Veilige werkstukke van alle vorms en groottes, met vinnige vrystellingmeganismes wat die installasietyd van die armatuur met 40%verminder. Hoeke hakies (0–90 ° verstelbaar) en presisie-vierkante help met multi-as-belyning, van kritieke belang vir komplekse samestellings soos robotarms of lugvaartstutte.
Veiligheids- en beskerming-byvoegings: Anti-spatbedekkings (toegepas op tafeloppervlaktes) en verwyderbare spatwagte verminder die opeenhoping van puin, terwyl hitteweerstandige matte die roosterstelsel beskerm teen langdurige blootstelling aan sweisboë-wat die tafel se lewensduur in hoë-intensiewe vervaardigingsomgewings uitbrei.

Aangepaste oplossings: ontwerp vir u visie

Pasgemaakte afmetings en konfigurasies

Buiten standaardgroottes (1000x1000mm tot 2000x4000mm), ontwerp ons 3D-sweistafels in pasgemaakte lengtes, breedtes en hoogtes-insluitend groot platforms (tot 5000×3000 mm) vir industriële skaalprojekte. Nie-reghoekige vorms (sirkelvormige, L-vormige) en ingeboude monteerareas akkommodeer gespesialiseerde masjinerie of outomatiese sweisrobotte, wat naatlose integrasie in u produksielyn verseker.

Presisie-gemasjineerde funksies

Aanpassing van die gatstelsel: pas die gaatjie-spasiëring aan (bv. 75x75mm vir basterroosters) of spesifiseer metrieke/keiserlike draadtipes (M12, ½ ”-13 UNC) om aan die bestaande toebehore te pas, wat die behoefte aan adapterplate uitskakel.
Oppervlakbehandelings: Kies uit grondafwerkings (RA1.6 vir standaardgebruik) of super-afgewerkte oppervlaktes (RA0.8 vir die belyning van metrologie-graad), met opsionele nitriding (HV900+) om die hardheid te verbeter en om skuurdrag in swaar-duty-toepassings te weerstaan.

Bedryfspesifieke wysigings

Automotive: Geïntegreerde T-slots vir die belyning van vervoerband, ideaal vir ‘n hoë snelheidsmotorsweisselle.
Lug- en ruimtevaart: Nie-magnetiese vlekvrye staal-insetsels om interferensie met sensitiewe NDT (nie-vernietigende toetsing) toerusting tydens aluminiumlegering sweis te voorkom.
Marine: Epoxy-bedekte onderkant vir korrosie-weerstand in soutwateromgewings, gepaard met versterkte hoekhakies vir die vervaardiging van die buitelandse tuigkomponent.

Vinnige ommeswaai en wêreldwye ondersteuning

Voorraadbykomstighede: Die meeste klampe, bene en nivelleringsgereedskap word binne 24 uur gestuur, wat minimale stilstand vir die aanpassing van die produksielyn verseker.
Aangepaste leftye: Standaard persoonlike tabelle (nie-komplekse ontwerpe) word binne 15-20 dae afgelewer, met toegewyde ingenieursondersteuning om tekeninge en materiaalkeuses te verfyn (bv. Roesvrye staal vir voedselgraad-toepassings).
Gesertifiseerde kwaliteit: Alle pasgemaakte 3D-sweistabelle ondergaan streng platheidstoetsing (0,02 mm/1000 mm) en lasdraende validering, vergesel van ISO 9001-voldoen aan kalibrasieverslae vir naspeurbare gehaltebeheer.

Ontsluit die volle potensiaal van u sweisfab -tafel

Met Storaen se bykomstige stelsels en pasgemaakte oplossings, word u sweisvervaardigingstafel meer as ‘n werkbank – dit is ‘n skaalbare platform vir innovasie. Of u nou komponente van die rak benodig vir onmiddellike produktiwiteitswins of ‘n volledig aangepaste 3D-sweistafel vir ‘n baanbrekende projek, ons span kombineer ingenieurskundigheid met vervaardigingswapen om oplossings te lewer wat ooreenstem met u visie. Verhoog u sweisbedrywighede met bykomstighede wat aanpas en aanpassings wat transformeer – want in die vervaardiging is presisie alles, en een grootte pas nooit by almal nie.

Die algemeen gebruikte anti-rost-primer is vetverf. Natuurlike harsverf. Asfaltverf. Fosfatiefverf, ens. Hul werkverrigting en toepassingsreeks wissel. Die gelaste plat plaat is skoongemaak. Nadat u die inspeksie deurgegee het. Gewoonlik word anti -roesverf op nie -bewerkte oppervlaktes of alle oppervlaktes aangebring. As u dit toepas, moet dit noukeurig verstaan word dat die handskilderproses in die seleksie en produksie van sweisplate oor die algemeen eenvoudig is. Ekonomies gerieflik en geskik vir die produksie van enkelstukke van gietstukke.

1. Die werksomgewing van die sweisplatform. Die werksomgewing wat geskik is vir verskillende verfverf, wissel. Daarom, wanneer u kies, moet ‘n mens die werksomgewing van die gelaste plat plaat verstaan.
2.  Primer en Topcoat hoef nie ooreenstem te word nie. Sweisplate, benewens die primer. En dit moet bo -op geverf word. Die meeste bolaag word na meganiese verwerking toegepas, dus moet die hegting tussen die primer en die bolaag oorweeg word. Oor die algemeen word primers en bolaag wat met soortgelyke verfmateriaal berei is, ooreenstem. Primers en bolaag wat met verskillende soorte verf berei is, is moontlik nie versoenbaar nie as gevolg van hul sterk hegting. Hulle kan nie goed met mekaar bind nie. Daarom is dit nodig om die prestasie van die verf te verstaan.
3. Die konstruksiemetode van anti-ruste primer. Elke anti-ruste primer het sy eie goeie konstruksie- en deklaagmetode. Om te bevestig of die fabriek of werkswinkel sulke toestande het, word die gelaste platplaat volgens die JB/T7974-99-standaard vervaardig. Die produk word in ‘n geribde plaat en ‘n boks tipe gemaak. Die werkende gesig het ‘n reghoekige vorm, van HT200 -materiaal. Die werksgesig neem skrap- en slyptegnologie aan, en ‘n V-vorm kan op die werkende gesig bewerk word. T-vormig. U-vormige groewe en sirkelgate. Lang gate, ens. Sweisplaat is ‘n plat verwysingsinstrument wat gebruik word vir die sweiswerk van die werkstuk, en die plat plaat moet volgens die installasievereistes by die horisontaal verstel word. Die las word eweredig op elke ondersteuningspunt versprei. As u by ‘n omgewingstemperatuur van 20 ± 5 ℃ gebruik, moet vibrasie vermy word.
